Un cable 22 AWG puede funcionar perfectamente en una mesa de laboratorio y fallar en campo dentro de tres meses. No porque el cobre sea malo, sino porque el diseñador solo miró la corriente nominal y olvidó la longitud, la temperatura ambiente, la caída de tensión, el tipo de terminal y la flexión real del conjunto. En ensamblajes de cables y arneses, el calibre correcto no se elige “por costumbre”. Se calcula y luego se valida.
En WIRINGO vemos este error con frecuencia en RFQ nuevas: el cliente especifica un conector excelente, un blindaje correcto y una ruta mecánica razonable, pero deja el calibre “abierto” o copia el de un proyecto anterior. Eso puede traducirse en sobrecalentamiento, mal crimpado, rigidez excesiva o costos innecesarios. Esta guía resume cómo elegir el AWG correcto sin sobredimensionar ni quedarse corto.
El amperaje por sí solo no basta: la longitud del recorrido cambia la caída de tensión y las pérdidas.
Objetivo práctico habitual para alimentación DC y muchas cargas sensibles en cable assemblies.
Rango típico para señales y sensores industriales; no implica que cualquier terminal o flexión lo acepte.
El crimpado correcto depende de combinar el barril del terminal con el AWG real del conductor.
AWG significa American Wire Gauge, un sistema que define el diámetro del conductor. Cuanto menor es el número AWG, mayor es el diámetro del cobre y, en general, mayor su capacidad para transportar corriente con menor resistencia eléctrica. En la práctica, AWG afecta seis cosas a la vez: capacidad de corriente, caída de tensión, generación de calor, radio de curvatura, compatibilidad con terminales y costo del conjunto.
En un arnés de cables personalizado no se trata solo de “cuánta corriente pasa”. El mismo 18 AWG puede ser razonable en un mazo estático dentro de una máquina y una mala decisión en un brazo robótico si la vida a flexión manda. Del mismo modo, un 22 AWG puede ser perfecto para un sensor de baja potencia, pero insuficiente si el recorrido es largo o si el equipo no tolera pérdida de voltaje.
La manera más útil de elegir AWG es aplicar una revisión de cinco variables: corriente, longitud, temperatura, terminal y movimiento. Si una sola de esas variables se ignora, el dimensionamiento deja de ser confiable. Esto es especialmente importante en programas de alto voltaje, dispositivos médicos y robótica, donde el margen de error real suele ser menor que en una aplicación industrial básica.
| Variable | Pregunta clave | Qué riesgo controla |
|---|---|---|
| Corriente | ¿Cuál es la corriente continua y el pico real? | Sobrecalentamiento del conductor |
| Longitud | ¿Cuántos metros recorre ida y vuelta? | Caída de tensión y pérdidas |
| Temperatura | ¿Cuál es la temperatura ambiente y del conductor? | Envejecimiento del aislamiento y derating |
| Terminal | ¿Qué rango AWG acepta el barril del contacto? | Crimpado deficiente o fuerza de retención insuficiente |
| Movimiento | ¿El cable es estático, móvil o de alta flexión? | Fatiga mecánica y rigidez excesiva |
"La selección de calibre falla cuando se decide con una sola tabla. En producción real, AWG no es solo ampacidad: es también compatibilidad de terminal, caída de tensión y comportamiento mecánico del conjunto completo."
Hommer Zhao
General Manager, WIRINGO
La ampacidad es la corriente máxima que un conductor puede transportar sin superar su límite térmico. Es el primer filtro porque elimina calibres claramente insuficientes. Sin embargo, no debe tomarse como decisión final, ya que las tablas suelen asumir condiciones concretas de temperatura, agrupamiento y tipo de aislamiento que raramente coinciden al 100% con el proyecto real.
Para señales de sensores, módulos de control y circuitos de baja potencia, 24-20 AWG suele ser habitual. Para alimentación general de equipos, relés, actuadores y distribución auxiliar, 18-14 AWG es común. En motores, baterías, inversores y cargas de potencia, 12 AWG y calibres mayores pasan a ser la zona normal. La selección de materiales también modifica el resultado, porque la temperatura admisible del aislamiento y la construcción del conductor cambian el margen térmico disponible.

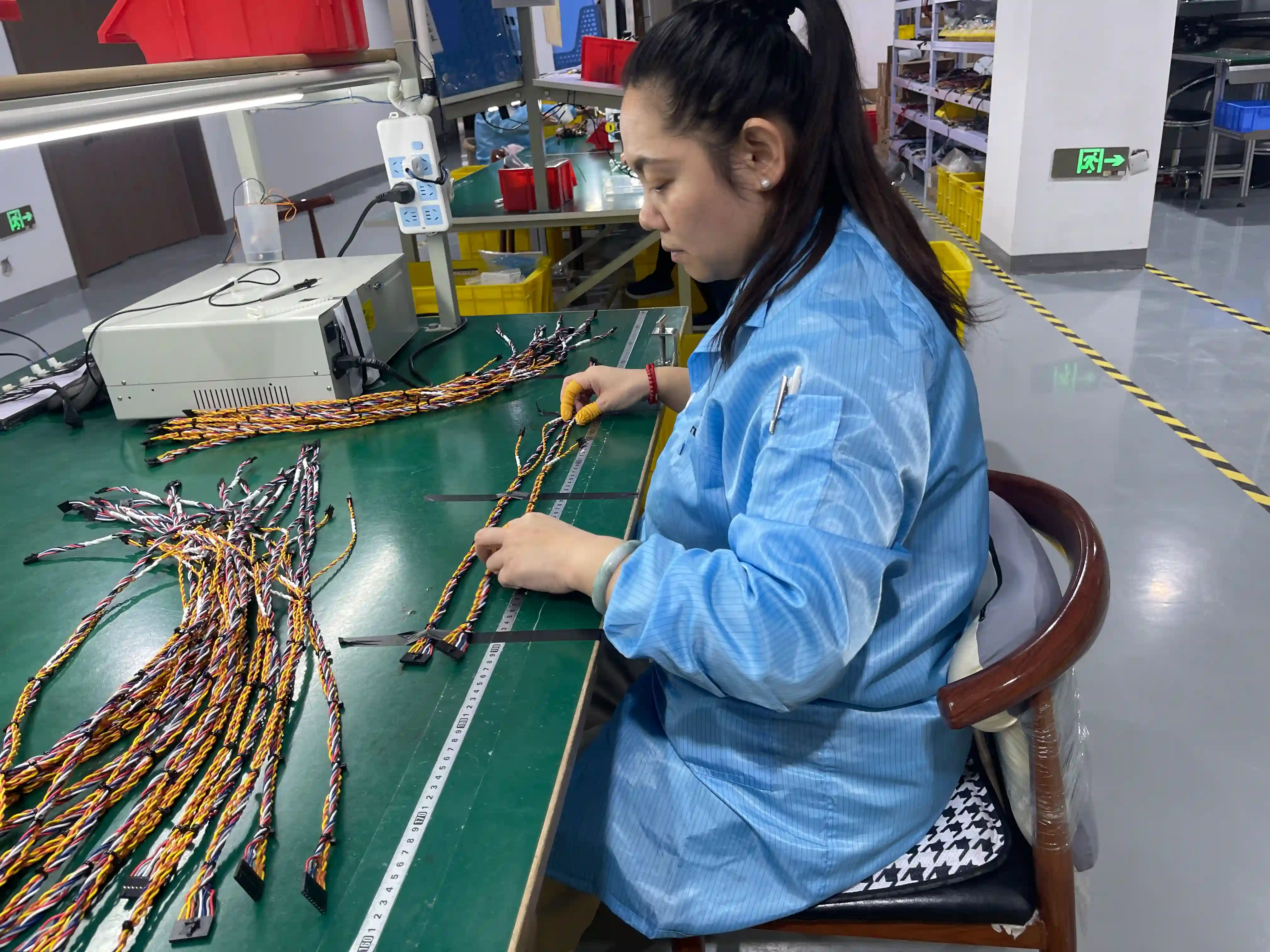

La caída de tensión depende de la resistencia total del recorrido, y esa resistencia crece con la longitud. Por eso un calibre aparentemente suficiente por corriente puede seguir siendo una mala selección si el cable recorre varios metros ida y vuelta. En 24 VDC, por ejemplo, perder 1.2 V ya significa una caída del 5%, suficiente para volver inestable un sensor, un solenoide o un módulo electrónico exigente.
En muchas aplicaciones industriales, mantener la caída por debajo de 3% es una regla práctica sensata. En cargas muy sensibles o en líneas de control con poco margen, el objetivo puede ser aún más estricto. Esta es la razón por la que un ensamblaje para gabinete puede funcionar con 20 AWG, mientras que el mismo consumo a 8 metros de distancia exige 18 AWG o 16 AWG.
| Escenario | Selección tentadora | Qué suele ocurrir | Mejor enfoque |
|---|---|---|---|
| Sensor 24 VDC, recorrido corto | 24 AWG | Normalmente correcto si la corriente es baja | Confirmar pico de arranque y tipo de terminal |
| Actuador 24 VDC a 5-8 m | 20 AWG | La caída de tensión puede volverse excesiva | Revisar 18 AWG o 16 AWG |
| Motor o calefactor | 18 AWG por costo | Exceso de calentamiento y pérdidas | Dimensionar por corriente continua y temperatura |
| Batería o distribución EV | Calibre heredado del prototipo | Margen insuficiente en producción | Calcular con derating y validar térmicamente |
Las tablas de ampacidad cambian si el ambiente es caliente, si el mazo está densamente agrupado o si varios circuitos cargados comparten la misma funda. En esas condiciones el calor no se disipa igual y el conductor debe dimensionarse con margen adicional. Esto es crítico en automotriz y EV, gabinetes cerrados, luminarias, equipos médicos compactos y zonas próximas a motores o fuentes de potencia.
También importa el material del aislamiento. Un conductor con aislamiento de PVC y uno con XLPE, silicona o PTFE no admiten el mismo entorno térmico. Si la aplicación ya exige altas temperaturas, productos químicos o limpieza frecuente, el calibre y el aislamiento deben decidirse juntos, no por separado.
Consejo de ingeniería: si varios conductores cargados van dentro de un mismo arnés, no use la tabla de un conductor aislado “en aire libre” como si fuera el escenario real. Aplique derating térmico y deje constancia del supuesto en la revisión DFM.
El calibre no solo debe transportar corriente; también debe encajar físicamente en el barril del terminal y producir una unión crimpada gas-tight. Un cable demasiado pequeño dentro de un terminal grande queda flojo. Uno demasiado grande obliga a forzar el barril, distorsiona el perfil de compresión y reduce la fuerza de retención. En ambos casos, la unión puede pasar una inspección visual superficial y fallar después por vibración o tracción.
Por eso el rango AWG aceptado por el contacto debe revisarse junto con el proceso de crimpado. Para programas críticos, conviene confirmar además la fuerza de extracción, la microsección o al menos un pull test estadístico por lote. El costo de subir un calibre para “ir más seguros” puede convertirse en un error si obliga a cambiar terminales, sellos, cavidades o herramientas de aplicación.
Un calibre mayor reduce resistencia, pero también aumenta rigidez, peso y volumen. En un mazo estático eso puede ser aceptable. En una cadena portacables, un robot, una puerta con apertura repetida o un equipo portátil, esa rigidez adicional puede reducir vida útil. En estas aplicaciones importa no solo el AWG, sino también la clase de trenzado, el material del aislamiento y el radio mínimo de flexión.
Para conjuntos dinámicos, a veces es mejor usar un conductor más flexible con construcción adecuada que simplemente aumentar el diámetro de cobre. Este criterio es clave en arneses para robótica y en soluciones donde el cable debe sobrevivir millones de ciclos.
| Aplicación | Rango AWG común | Qué revisar además |
|---|---|---|
| Sensores, señales discretas, IO | 24-20 AWG | Voltaje mínimo admisible, blindaje EMI, tipo de terminal |
| Controles, relés, válvulas, módulos | 20-16 AWG | Longitud de recorrido y caída de tensión |
| Potencia auxiliar y actuadores | 18-12 AWG | Temperatura, agrupamiento y flexión |
| EV, baterías, inversores, potencia pesada | 12 AWG a 4/0 | Picos, seguridad, aislamiento y validación térmica |
| Micro-señal médica o electrónica compacta | 30-26 AWG | Pitch de conector, manipulación y blindaje |
Estos rangos son orientativos, no sustituyen cálculo. Si el circuito es sensible o el entorno es severo, la decisión debe confirmarse con pruebas de temperatura, continuidad, caída de tensión y esfuerzo mecánico en un prototipo funcional.
Advertencia: si la aplicación involucra seguridad funcional, alto voltaje, temperatura elevada o requisitos regulatorios especiales, no use un “AWG típico de mercado” como sustituto de ingeniería. El conductor debe validarse dentro del sistema completo, incluyendo aislamiento, terminal, protección y pruebas.
Subir un calibre suele tener sentido cuando el análisis muestra caída de tensión excesiva, calentamiento alto, margen térmico insuficiente o una ruta más larga de la prevista. También cuando el circuito tendrá futuras ampliaciones y conviene dejar reserva razonable. No conviene subirlo automáticamente cuando el verdadero problema está en el terminal, el agrupamiento, el blindaje o la estrategia de ruteo.
En muchos proyectos, la mejor mejora no es pasar de 20 AWG a 18 AWG, sino acortar el recorrido, separar circuitos calientes, cambiar el aislamiento, usar un terminal correcto o rediseñar la arquitectura del ensamblaje de cables personalizado. Eso es exactamente lo que una revisión DFM bien hecha debe detectar.
"El mejor calibre no es el más grueso. Es el que entrega el voltaje correcto, se crimpa dentro de especificación, soporta la temperatura real y sigue siendo fabricable a escala."
Hommer Zhao
General Manager, WIRINGO
Si desea que el fabricante proponga el AWG correcto con rapidez, su RFQ debe incluir al menos corriente continua y pico, voltaje del circuito, longitud real de ida y vuelta, temperatura de operación, tipo de movimiento, conector seleccionado y restricciones de diámetro exterior. Si además comparte dibujo, pinout y entorno de uso, la recomendación será mucho más precisa.
Cuando esta información falta, el proveedor solo puede estimar. Y cuando un AWG se define por estimación, normalmente el costo o el riesgo suben. Si el proyecto es nuevo, lo correcto es fabricar una muestra y validarla con pruebas eléctricas y mecánicas antes de congelar producción.
No. Reduce resistencia y calentamiento, pero también incrementa rigidez, costo, diámetro y peso. En aplicaciones con movimiento, un calibre mayor puede incluso empeorar la vida útil si no se acompaña de una construcción flexible adecuada.
Si el conductor se calienta demasiado, la ampacidad o la disipación térmica suelen estar comprometidas. Si la carga funciona inestable o recibe menos voltaje del esperado, la caída de tensión es la primera sospecha. En muchos casos, ambas variables aparecen juntas y deben revisarse al mismo tiempo.
Puede hacerse en algunos diseños, pero rara vez es la solución óptima. Estandarizar demasiado puede simplificar compras, pero también encarecer el mazo o volverlo más rígido de lo necesario. Lo correcto es balancear simplificación, costo y requisitos eléctricos reales.
En principio está dentro del rango y puede ser correcto, pero sigue siendo necesario validar el perfil de crimpado, la herramienta, la fuerza de retención y el diámetro real del conductor con su aislamiento. Estar “dentro del rango” no garantiza por sí solo una unión robusta.
Cuando el circuito es sensible, el recorrido es largo, existe movimiento repetitivo, la aplicación es crítica o la RFQ aún no define claramente el AWG. En esos casos, una revisión DFM temprana evita retrabajos, cambios de terminal y fallas de campo mucho más costosas.
Elegir el calibre AWG correcto es una decisión de sistema, no una línea más en la lista de materiales. Debe equilibrar corriente, longitud, caída de tensión, temperatura, terminal y movimiento real del conjunto. Si una de esas variables se deja fuera, el diseño queda expuesto a fallas o sobrecostos innecesarios.
