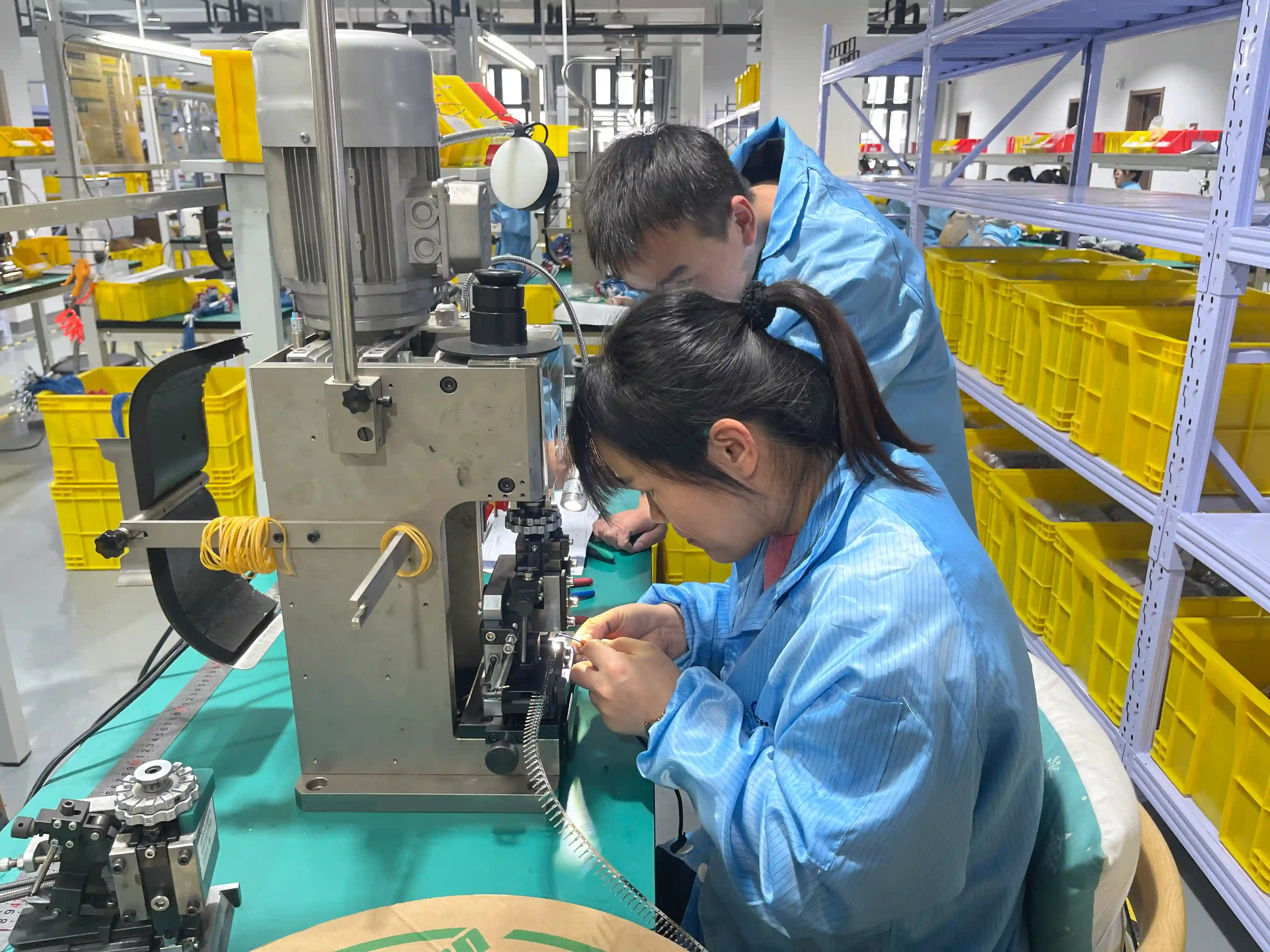

En septiembre de 2025, un fabricante de equipos de diagnostico médico reportó fallas intermitentes en el 12% de sus unidades de mano durante las pruebas de validación de estrés térmico. El análisis de fallas (root cause analysis) reveló que el ar culpable no era el cable ni el conector, sino la altura de crimpado (crimp height) en los terminales de 24 AWG. La especificación requería una altura de 1.20 mm, pero la producción promediaba 1.35 mm. Esta desviación de 0.15 mm resultó en una compresión insuficiente de los hilos de cobre, generando una resistencia de contacto que oscilaba entre 15 mΩ y 45 mΩ, muy por encima del máximo permitido de 10 mΩ. Bajo vibración y ciclos térmicos, estos puntos calientes generaron una degradación prematura del aislamiento y una pérdida de señal crítica. Este caso ilustra por qué el control de la altura de crimpado no es simplemente un ajuste de maquinaria, sino el parámetro más determinante para la fiabilidad a largo plazo de un arnés de cables.
La física detrás de la altura de crimpado
El crimpado es un proceso de deformación plástica en frío que busca tres objetivos simultáneos: conexión eléctrica, integridad mecánica y protección contra el ambiente. La altura de crimpado, a menudo denotada como la dimensión "B" en las hojas de especificaciones de terminales, es la distancia vertical desde la parte superior del barril del terminal hasta la parte inferior después de la compresión.
La relación entre la altura de crimpado y la compresión del cable no es lineal. Según la norma IPC/WHMA-A-620, el objetivo es lograr una densidad de compresión que elimine el aire entre los hilos del conductor y entre el conductor y el terminal. Si la altura es demasiado alta (crimpado flojo), los hilos no se deforman lo suficiente, quedando espacios vacíos (voids) que impiden la formación de una unión metálica gas-tight. Esto aumenta la resistencia y permite la infiltración de humedad y gases corrosivos. Por el contrario, si la altura es demasiado baja (crimpado excesivo), se cortan o se traban los hilos del conductor, reduciendo drásticamente el área de sección transversal efectiva y debilitando la resistencia a la tracción.
Impacto de la variación en la resistencia y la tracción
Para entender la sensibilidad de este parámetro, realizamos una evaluación comparativa utilizando terminales de cerradura (closed barrel) estándar de la serie Molex 090 con cable de calibre 22 AWG. Los resultados demuestran cómo pequeñas desviaciones en la altura de crimpado tienen consecuencias desproporcionadas en el rendimiento.
| Altura de Crimpado (mm) |
Desviación vs. Nominal |
Resistencia de Contacto (mΩ) |
Fuerza de Tracción (N) |
Estado según IPC/WHMA-A-620 |
| 1.05 |
-0.10 (Excesivo) |
18.5 |
35 |
Rechazo (Hilos cortados) |
| 1.10 |
-0.05 (Límite) |
9.2 |
58 |
Clase 3 (Aceptable) |
| 1.15 |
0.00 (Nominal) |
4.8 |
65 |
Clase 3 (Óptimo) |
| 1.20 |
+0.05 (Límite) |
6.1 |
62 |
Clase 2 (Aceptable) |
| 1.25 |
+0.10 (Flojo) |
12.4 |
45 |
Rechazo (Compresión insuficiente) |
| 1.30 |
+0.15 (Crítico) |
28.0 |
30 |
Rechazo (Alto riesgo de desconexión) |
La tabla anterior revela una zona óptima muy estrecha. Una desviación de solo 0.05 mm hacia arriba (crimpado más flojo) casi duplica la resistencia de contacto en comparación con el punto nominal. En aplicaciones de alta sensibilidad como dispositivos médicos o transmisiones de datos de alta velocidad, este aumento puede ser la diferencia entre una señal limpia y una trama de datos corrupta. Además, observe la caída drástica en la fuerza de tracción cuando el crimpado es excesivo (1.05 mm); los hilos se cortan, convirtiendo el terminal en un punto de fractura mecánica bajo vibración.
Influencia del material del terminal en la altura objetivo
No todos los terminales se comportan igual bajo la presión de las herramientas. La dureza y el espesor del material base determinan la "fuerza de retorno" (springback) después de que el aplicador se retira. Especificar la altura de crimpado sin considerar la aleación es un error común de ingeniería.
| Material del Terminal |
Dureza Típica (HV) |
Comportamiento de Crimpado |
Ajuste de Altura Recomendado |
Aplicación Típica |
| Latón (Brass C26000) |
80 - 110 |
Bajo rebote, maleable |
Nominal (según datasheet) |
Automotriz, General |
| Bronce de Fósforo (C51000) |
130 - 160 |
Alto rebote elástico |
-0.02 mm a -0.05 mm (Más bajo) |
Conectores de alta fiabilidad |
| Cobre Berilio (C17200) |
180 - 220 |
Muy alto rebote, rígido |
-0.05 mm a -0.08 mm (Más bajo) |
Aeroespacial, Militar |
| Acero inoxidable (304) |
200 - 250 |
Duro, desgaste de herramientas |
Requiere herramientas especiales |
Ambientes corrosivos |
| Aluminio (con revestimiento) |
40 - 60 |
Blando, flujo lento |
+0.01 mm (Control estricto) |
Cableado de potencia pesada |
El "rebote" es crítico. Si se crimpa un terminal de bronce de fósforo a la altura nominal de un terminal de latón, el rebote elástico hará que el crimpado final quede más alto de lo deseado, resultando en una conexión floja. Por lo tanto, los ingenieros de proceso deben ajustar la profundidad del aplicador (applicator depth) para compensar las propiedades mecánicas de la aleación específica, validando siempre con una sección transversal (cross-section).
Errores comunes en la especificación y control de crimpado
A pesar de ser un proceso maduro, los errores en la gestión de la altura de crimpado siguen siendo la causa principal de recalls en la industria de arneses. A continuación, se detallan los fallos más frecuentes observados en auditorías de calidad.
- Ignorar el espesor del recubrimiento (plating): Muchos ingenieres toman la altura de crimpado objetivo de la hoja de datos del terminal "base" sin considerar que el estaño (Sn), plata (Ag) o níquel (Ni) añaden micras al espesor del material. Un recubrimiento de estaño de 50 µm sobre un barril de 0.4 mm puede alterar la dinámica de compresión, requiriendo un ajuste fino de la altura para no comprometer la barrera de corrosión ni la conductividad.
- Desgaste de la herramienta (Applicator wear): Los aplicadores de crimpado se desgastan con cada ciclo. A medida que las superficies de crimpado se desgastan, la altura del crimpado resultante aumenta gradualmente. Un proceso que empieza con 1.15 mm puede derivar a 1.22 mm después de 50,000 ciclos si no se establece un programa de mantenimiento preventivo y recalibración basado en piezas producidas (PPM), no solo en tiempo.
- Confundir la altura de crimpado con el ancho de crimpado: La altura (dimensión B) controla la compresión del conductor, mientras que el ancho (dimensión W) controla el soporte del aislamiento. Ajustar la altura para corregir un problema en el soporte del aislamiento es una práctica incorrecta que compromete la conexión eléctrica. Cada dimensión debe controlarse de forma independiente mediante ajustos específicos en la herramienta.
- Validación solo con prueba de tracción: Pasar la prueba de fuerza de tracción (pull test) no garantiza que la altura de crimpado sea correcta. Un crimpado excesivo (hilos cortados) puede pasar una prueba de tracción estática si los hilos restantes aguantan la carga, pero fallará catastróficamente bajo vibración o fatiga cíclica. La única forma de validar la altura correctamente es mediante el análisis microscópico de sección transversal.
Lista de verificación para ingenieros de diseño y NPI
Para asegurar que la altura de crimpado esté bajo control desde la fase de prototipo hasta la producción en masa, siga esta lista de verificación técnica:
- Verificar la hoja de datos del terminal: Confirme que la altura de crimpado especificada coincida con el calibre exacto del cable (AWG) y el material del terminal. No asuma que un terminal de 22-26 AWG tiene el mismo objetivo para ambos extremos del rango.
- Realizar una sección transversal de calificación: Antes de liberar el diseño, corte y pula muestras de crimpado para medir la compresión real bajo el microscopio. Busque una compresión del conductor entre el 75% y el 90% según los criterios de aceptación de IPC/WHMA-A-620.
- Establecer límites de control (SPC): Defina los límites de especificación (USL/LSL) para la altura de crimpado. Una regla general es mantener la tolerancia dentro de ±0.03 mm para aplicaciones Clase 3 y ±0.05 mm para Clase 2.
- Documentar el ajuste de la herramienta: Si se cambia el proveedor del cable (que puede tener una variación en el diámetro del conductor), revalide la altura de crimpado. Un cable con un área de sección transversal más pequeña requerirá una altura de crimpado más baja para mantener la compresión.
- Implementar mantenimiento predictivo: Programe la revisión de los aplicadores y matrices de crimpado basándose en el volumen de producción. Inspeccione visualmente el desgaste en las superficies de contacto que puedan afectar la geometría final del crimpado.
- Correlacionar altura con resistencia: Para prototipos de alta velocidad, mida la resistencia de contacto de cuatro hilos (Kelvin) en muestras con variaciones controladas de altura de crimpado para establecer el límite funcional real de su aplicación.
FAQ
Q: ¿Cuál es la tolerancia típica para la altura de crimpado en aplicaciones automotrices?
Para aplicaciones automotrices que cumplen con normas como USCAR-21 o ISO 16750, la tolerancia de la altura de crimpado generalmente se mantiene dentro de ±0.05 mm del valor nominal especificado por el fabricante del conector. Sin embargo, para subsistemas críticos como seguridad pasiva o batería de alto voltaje, se recomienda una tolerancia más estricta de ±0.03 mm para asegurar una conexión gas-tight bajo vibraciones severas.
Q: ¿Cómo afecta el recubrimiento de estaño (tin plating) a la altura de crimpado objetivo?
El recubrimiento de estaño añade entre 2.5 µm y 5 µm por lado al espesor del material base. Debido a que el estaño es más blando que el cobre o el latón, se deforma más fácilmente durante el crimpado. Si no se ajusta la altura de crimpado (ligeramente más baja) para compensar este volumen extra, se puede obtener una compresión insuficiente del conductor base, resultando en una conexión mecánicamente débil propensa a la migración de estaño bajo carga eléctrica.
Q: ¿Es mejor un crimpado más alto o más bajo para maximizar la fuerza de tracción?
Contrario a la intuición, un crimpado más bajo (más apretado) no siempre maximiza la fuerza de tracción. Si la altura es demasiado baja, se cortan los hilos del conductor (strand cutting), lo que reduce drásticamente el área transversal que soporta la carga. La máxima fuerza de tracción se logra en el punto óptimo donde los hilos se deforman plásticamente pero no se cortan, que suele coincidir con el centro de la tolerancia de altura de crimpado especificada.
Q: ¿Qué herramientas se necesitan para medir la altura de crimpado con precisión?
La herramienta estándar es un micrómetro de altura digital con resolución de 0.001 mm (1 µm), equipado con puntas de medición esféricas o planas dependiendo de la geometría del terminal. Para validaciones de ingeniería y análisis de fallas, se requiere un equipo de corte y pulido metalográfico para realizar secciones transversales, que permiten medir la altura y evaluar la morfología de la compresión internamente según IPC/WHMA-A-620.
Q: ¿Con qué frecuencia debo recalibrar la altura de crimpado en una línea de producción automatizada?
La frecuencia de recalibración depende del volumen de producción y la dureza del material del terminal. Como práctica recomendada (Best Practice), se debe medir la altura de crimpado en el primer (First Piece) y último (Last Piece) artículo de cada lote, y realizar muestreos aleatorios cada 2 horas o cada 5,000 ciclos. Si se observa una deriva (trend) superior a 0.01 mm hacia el límite superior, se debe realizar mantenimiento preventivo a las herramientas de crimpado.
