Tubo Termocontraíble para Cables: Guía

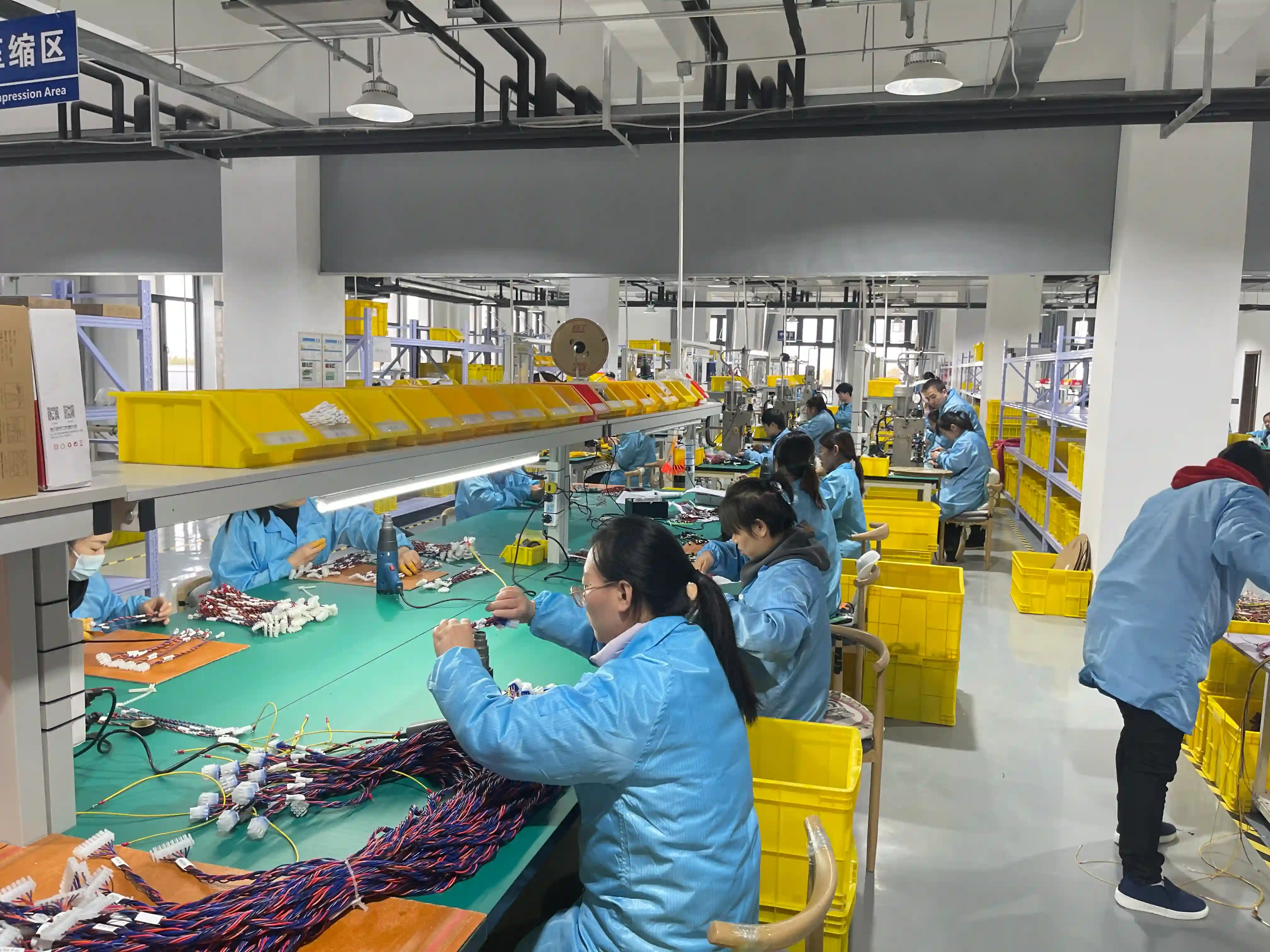

En una línea de ensamblaje para equipo industrial, un mazo de señal puede pasar la prueba de continuidad por la mañana y fallar por ingreso de humedad dos semanas después. En otra línea, el mismo circuito sobrevive vibración, aceite y lavado porque la salida del conector recibió el aislamiento correcto, el adhesivo correcto y la temperatura de retracción correcta. La diferencia rara vez está en el cobre. Suele estar en una pieza barata que muchos compradores especifican mal: el tubo termocontraíble.
En WIRINGO usamos el tubo termocontraíble como parte de la estrategia de protección, no como un accesorio cosmético. Cuando se selecciona bien, protege empalmes, identifica circuitos, mejora el alivio de tensión y ayuda a sellar contra polvo y humedad. Cuando se selecciona mal, crea el problema contrario: grietas, rigidez excesiva, adhesivo desplazado o una falsa sensación de estanqueidad que no resiste campo.
Relaciones de contracción más comunes para mazos, terminales y salidas de conectores.
Límite típico de operación continua para poliolefina estándar de uso industrial.
Configuración habitual cuando el objetivo es sellado sobre diámetros irregulares.
Objetivo alcanzable solo si el diseño completo controla interfaz, adhesivo, conector y proceso.
Qué es el tubo termocontraíble y para qué sirve
El tubo termocontraíble es una funda polimérica expandida en fábrica que reduce su diámetro al aplicar calor controlado. Su función principal es aislar, proteger y organizar conductores, terminales y derivaciones. En un arnés de cables personalizado, se usa para cubrir empalmes, transiciones entre cable y terminal, zonas de breakout y marcaje de circuitos.
La familia más común es la poliolefina porque combina flexibilidad, resistencia dieléctrica y costo razonable. Sin embargo, no todo tubo sirve para todo. La selección correcta depende de cinco variables: diámetro inicial, diámetro final, espesor de pared, material base y presencia o ausencia de adhesivo interno.
La regla de selección que más evita errores: ajuste, sellado y flexión
La forma más útil de elegir tubo termocontraíble es aplicar la regla ASF: ajuste, sellado y flexión. Primero confirme que el diámetro expandido entra sobre la pieza más grande. Después valide que el diámetro recuperado sujeta la pieza más pequeña sin quedar flojo. Por último, revise si la pared final mantiene la flexibilidad necesaria para el radio de curvatura del conjunto.
Muchos errores nacen por elegir el tubo solo por el diámetro nominal del cable. Ese método falla en conectores, empalmes escalonados y breakout con varios ramales. En esos casos, la selección de materiales del arnés y la geometría real del conjunto pesan más que el calibre del conductor.
Relación de contracción: 2:1, 3:1 y 4:1
La relación de contracción define cuánta diferencia puede absorber el tubo entre el diámetro instalado y el diámetro final. Un tubo 2:1 es suficiente para aislamiento simple y marcado. Un tubo 3:1 funciona mejor cuando debe pasar sobre terminales, espigas o transiciones irregulares. Un tubo 4:1 se reserva para geometrías difíciles o reparaciones donde el diferencial de diámetros es grande.
| Relación | Cuándo usarla | Ventaja principal | Riesgo si se sobredimensiona |
|---|---|---|---|
| 2:1 | Aislamiento de conductores, identificación y acabado simple | Menor costo y mejor flexibilidad | Puede no cubrir conectores o empalmes voluminosos |
| 3:1 | Empalmes, terminales y salidas de arnés con escalones | Mejor adaptación a diámetros mixtos | Pared final más gruesa de lo necesario si el diseño es simple |
| 4:1 | Reparación, breakout complejos, retrabajos | Gran tolerancia geométrica | Mayor rigidez, mayor costo y más riesgo de exceso de calor |
Para aplicaciones donde además existe agua, polvo o aceite, el diferencial geométrico rara vez se resuelve solo con relación de contracción. Ahí conviene comparar el tubo con adhesivo frente al sobremoldeo por inyección, que ofrece una interfaz más robusta cuando el punto de fallo es la unión cable-conector.
Pared delgada, media o gruesa: no es solo una cuestión mecánica
El espesor de pared final afecta aislamiento, abrasión y rigidez. La pared delgada se usa en identificación, arneses compactos y electrónica donde el espacio importa. La pared media añade mejor resistencia mecánica y es común en cableado industrial. La pared gruesa, especialmente con adhesivo, se usa cuando la prioridad es sellado ambiental o protección contra impacto.
La decisión debe considerar cómo se moverá el conjunto. Un tubo demasiado grueso en un ramal móvil puede crear una zona dura que concentra esfuerzos justo detrás del terminal. En aplicaciones de robótica y automatización, esa rigidez extra suele reducir vida útil si no se acompaña de soporte y radio de curvatura adecuados.
Cuándo elegir tubo con adhesivo interno
El adhesivo interno se usa cuando el objetivo no es solo aislar, sino sellar y fijar. Durante la retracción, el adhesivo funde y rellena microespacios entre el tubo y la superficie. Esto ayuda a bloquear humedad, polvo y contaminación. También mejora el soporte mecánico en salidas de terminal y empalmes.
Sin embargo, el adhesivo no convierte cualquier diseño en hermético. Si la superficie tiene geometrías abiertas, cavidades grandes o contaminación de proceso, el adhesivo puede no distribuirse de forma homogénea. En un arnés impermeable, el sellado real depende de conectores sellados, materiales compatibles, preparación correcta de superficie y validación de proceso.
Tubo termocontraíble vs sobremoldeo: cuál conviene en cada caso
El tubo termocontraíble es mejor cuando se necesita velocidad, flexibilidad y bajo costo de herramental. El sobremoldeo es mejor cuando la aplicación exige interfaz sellada, alivio de tensión repetible, forma definida y apariencia final uniforme. La diferencia práctica está en el nivel de control del proceso y en la severidad del entorno.
| Criterio | Tubo termocontraíble | Sobremoldeo |
|---|---|---|
| Tooling inicial | Muy bajo | Medio a alto por molde |
| Velocidad de prototipo | Muy alta | Media |
| Sellado repetible | Moderado a alto según diseño | Alto |
| Alivio de tensión | Limitado | Excelente |
| Estética final | Funcional | Premium y consistente |
| Reparabilidad | Alta | Baja |
| Mejor uso | Prototipos, empalmes, identificación, protección local | Series estables, entornos IP67+, conectores expuestos, productos finales |
Si el programa está en fase de validación, el tubo con adhesivo suele acelerar prototipos y cambios de ingeniería. Si el producto ya está congelado y el punto crítico es la salida del conector, la inversión en sobremoldeo normalmente devuelve menos fallas de campo y una mejor repetibilidad.
Materiales más comunes y su temperatura de trabajo
La poliolefina cubre la mayoría de aplicaciones generales hasta 125°C. El PVC se usa cuando el costo pesa más que el rendimiento térmico. El PTFE y otros fluoropolímeros se reservan para entornos químicos o térmicos exigentes. Para equipos médicos o procesos especiales puede requerirse un material compatible con limpieza, flexión o requisitos normativos concretos.
- Poliolefina: opción estándar para aislamiento, identificación y protección general.
- PVC: económica, pero menos robusta ante temperatura y químicos.
- Fluoropolímeros: para alta temperatura, resistencia química y aplicaciones críticas.
- Materiales especiales con adhesivo: cuando el conjunto necesita sellado ambiental y soporte mecánico adicional.
Si el arnés trabaja cerca de hornos, motores o equipos médicos de alta exigencia, el material del tubo debe revisarse junto con el conductor, el aislamiento primario y el método de terminación. Esa combinación se valida durante pruebas eléctricas y ambientales, no solo en la mesa de compras.
Proceso correcto de aplicación: calor suficiente, no calor excesivo
El tubo termocontraíble debe calentarse de forma uniforme, con control de temperatura y distancia. Una pistola de aire caliente con boquilla adecuada suele ser suficiente para series cortas y medianas. La retracción debe comenzar desde el centro o desde un extremo definido, según la geometría, para evitar bolsas de aire y desplazamiento del adhesivo.
- Prepare la superficie: retire polvo, aceite y rebabas que comprometan la adhesión.
- Posicione el tubo: asegure cobertura completa de la zona crítica con margen suficiente.
- Aplique calor progresivo: evite puntos calientes que quemen el polímero o el aislamiento primario.
- Inspeccione visualmente: busque retracción homogénea, adhesivo continuo y ausencia de grietas.
- Valide el conjunto: continuidad, fuerza de tracción y, si aplica, estanqueidad o envejecimiento.
Si el objetivo del tubo es sostener una terminación, el proceso debe coordinarse con el método de unión. Un mal crimpado no se corrige cubriéndolo con tubo. Solo queda oculto hasta que falle.
Consejo de ingeniería: cuando el tubo lleva adhesivo, la inspección no termina al verlo “bonito”. Revise rebose controlado en ambos extremos, concentricidad y rigidez final del conjunto. Un acabado visual limpio puede esconder falta de sellado interno.
Errores frecuentes al comprar tubo termocontraíble
El error más común es comprar por precio por metro sin revisar diámetro recuperado, espesor final y compatibilidad con el entorno. El segundo error es asumir que “adhesivo interno” significa impermeable en cualquier geometría. El tercero es ignorar la relación entre rigidez y vida a flexión.
- Comprar 2:1 cuando la geometría exige 3:1: el tubo no entra o queda tensionado antes de retraer.
- Sobredimensionar: el tubo cierra, pero no sujeta ni sella correctamente.
- Usar pared gruesa en zonas móviles: aparece una bisagra rígida detrás del terminal.
- Aplicar llama directa: carboniza el material y daña aislamiento.
- No validar proceso: el lote funciona en mesa, pero no en campo.
Advertencia: si su aplicación requiere inmersión, lavado a presión o vibración severa durante años, trate el tubo termocontraíble como una parte del sistema de sellado, no como el sistema completo. En esos programas conviene evaluar conectores sellados, geometrías de salida y soluciones de sobremoldeo desde la fase DFM.
Cuándo el tubo termocontraíble no es la mejor opción
El tubo termocontraíble no es la mejor opción cuando el conjunto necesita forma final rígida, alta repetibilidad estética, identificación moldeada o sellado confiable sobre conectores expuestos a inmersión y lavado frecuente. Tampoco es ideal para zonas donde el operario no puede controlar temperatura y tiempo de forma repetible.
En programas EV, médico o exterior, la respuesta puede ser una combinación: tubo para identificación y soporte local, más arnés sobremoldeado en la interfaz crítica. Esa solución híbrida suele reducir costo frente a sobremoldear todo el conjunto y mejora confiabilidad frente a depender solo del tubo.
Checklist rápida para especificarlo en RFQ
Una RFQ útil debe indicar relación de contracción, material, adhesivo sí o no, color, longitud por punto, rango térmico y criterio de aceptación visual. Si la pieza afecta sellado o alivio de tensión, añada también requisito de prueba, como tracción, niebla salina, inmersión o ciclo térmico.
- Diámetro máximo a cubrir y diámetro final objetivo.
- Relación de contracción requerida: 2:1, 3:1 o 4:1.
- Material base y temperatura continua de operación.
- Con adhesivo o sin adhesivo.
- Espesor de pared esperado después de retraer.
- Color, marcaje y requisitos UL/industriales si aplican.
- Pruebas de validación asociadas al conjunto.
Si aún no tiene esas variables definidas, el camino correcto es hacer una muestra prototipo, medir comportamiento real y luego congelar la especificación. Comprar primero y validar después suele salir más caro.
Fuentes consultadas
- Heat-shrink tubing — Wikipedia
- IP code — Wikipedia
- Polyolefin — Wikipedia
- Heat shrink tubing products — HellermannTyton
FAQ
¿Qué relación de contracción debo elegir para un empalme con diámetros irregulares?
En la mayoría de empalmes y salidas de terminal con escalones, la opción práctica es 3:1. Permite pasar sobre la parte más grande y seguir ajustando sobre la más pequeña. Si la geometría es extrema o es una reparación, 4:1 puede ser necesaria, pero debe revisarse la rigidez final.
Si mi cable estará en exterior, ¿el tubo con adhesivo ya garantiza IP67?
No por sí solo. IP67 depende del diseño completo de la interfaz, del conector, de la preparación superficial, del proceso térmico y de la validación. El tubo con adhesivo ayuda, pero no sustituye un diseño sellado ni la prueba real del conjunto.
Estoy desarrollando un equipo nuevo y aún cambio el diseño cada semana. ¿Conviene sobremoldear ya?
No normalmente. En una etapa de iteración rápida, el tubo termocontraíble suele ser mejor porque permite cambios con poco costo y sin herramental. Cuando la geometría se estabiliza y la confiabilidad en campo manda, el sobremoldeo suele justificar la inversión.
¿Puede el tubo termocontraíble corregir un crimpado o una soldadura deficientes?
No. Puede cubrir la unión y mejorar soporte superficial, pero no corrige una unión eléctrica o mecánica defectuosa. La calidad del conjunto depende primero del proceso de terminación y después de la protección secundaria.
¿Qué debería pedirle exactamente a un fabricante antes de cotizar?
Entregue diámetros reales, material preferido, rango térmico, si necesita adhesivo, longitud de cobertura, color, objetivo de sellado y método de prueba. Con esa información, el proveedor puede proponer tubo, proceso y validación adecuados sin adivinar.
Conclusión
El mejor tubo termocontraíble no es el más caro ni el más grueso. Es el que encaja en la geometría real, soporta el entorno real y se aplica con un proceso repetible. Si necesita ayuda para definir tubo, adhesivo, alivio de tensión o una alternativa como sobremoldeo, podemos revisar su diseño y proponer la solución correcta.
