Fabricamos cables FFC a medida con pasos de 0.3mm a 2.54mm y conectores de las marcas líderes mundiales. Prototipos en 48 horas, 100% prueba eléctrica, y tolerancias de longitud de ±0.5mm. Certificación IPC/WHMA-A-620 Clase III para aplicaciónes críticas.
Empresas que confían en nosotros
Desde cables de paso ultra-fino para dispositivos portátiles hasta cables de potencia para equipos industriales. Cada tipo se optimiza para su aplicación específica.
Cables planos flexibles de ultra-alta densidad para conexiónes internas en smartphones, tablets y módulos de cámara. Conductores AWG 36-40 con aislamiento de...
El paso más común en la industria para conexiónes LCD, paneles táctiles y módulos de control. Disponible de 4 a 60 conductores con longitudes de 5mm a 500mm.
Cables planos para transmisión de corriente y señal en equipos industriales, baterías y sistemas de alimentación. Conductores AWG 22-28 capaces de manejar...
Cables planos con blindaje EMI de lámina de aluminio o malla de cobre para aplicaciónes donde la inmunidad electromagnética es crítica: displays médicos...
Cables FFC con conectores en ambos extremos para interconexión directa entre módulos sin necesidad de placa intermedia. Disponible con combinaciónes de...
Diseños personalizados con pasos no estándar, longitudes específicas, recortes de alineación, marcas de doblez y códigos de color. Ideal para proyectos con...
La decisión entre FFC, FPC y cable ribbon IDC no es obvia. Muchos ingenieros eligen FPC por defecto cuando FFC sería suficiente y más económico. Aquí está nuestro marco de decisión basado en más de 500 proyectos de cables planos.
| Parámetro | FFC | FPC | Ribbon IDC |
|---|---|---|---|
| Rango de pasos | 0.3mm - 2.54mm | 0.1mm - 1.0mm | 1.27mm - 2.54mm |
| Espesor total | 0.3mm - 1.0mm | 0.1mm - 0.3mm | 1.0mm - 2.0mm |
| Ciclos de doblez | 1M+ (dinámico) | 100K - 1M | Estático solo |
| Corriente máx. por conductor | 3A (AWG 22) | 1A (traza 0.5oz) | 3A (AWG 22) |
| Costo relativo (1000 uds) | 1x (referencia) | 2x - 5x | 0.4x - 0.6x |
| Lead time prototipo | 2-3 días | 5-7 días | 1-2 días |
| Trazas ramificadas | No | Sí | No |
| Conectores típicos | ZIF / LIF | ZIF / soldado | IDC header |
Regla práctica: si su diseño solo necesita conductores paralelos de extremo a extremo sin ramificaciónes, FFC es la opción más económica y rápida. Reserve FPC para cuando necesite trazas ramificadas, impedancia controlada, o densidades superiores a 50 conductores en menos de 10mm de ancho.
Trabajamos con los principales fabricantes de conectores ZIF y LIF para cables FFC. La selección del conector correcto es crítica: un conector con fuerza de inserción inadecuada puede dañar el cable durante el ensamblaje o causar falsos contactos en operación. Nuestro equipo le ayuda a seleccionar el conector óptimo según su aplicación, número de ciclos de inserción y restricciones de espacio. Consulte las especificaciones de conectores FFC en Molex FFC/FPC Connectors y JST Connector Products .

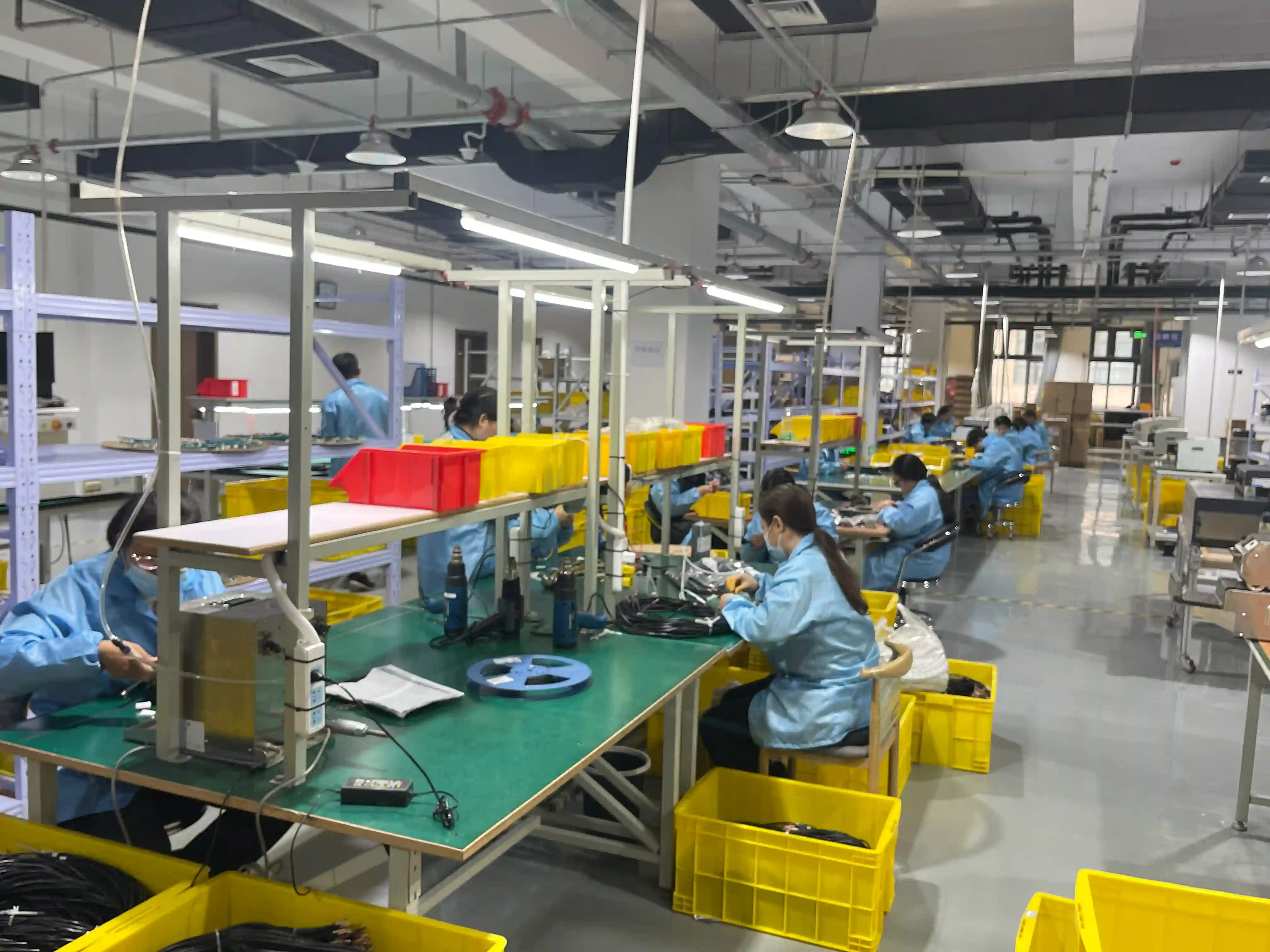

Infraestructura especializada para cables planos flexibles de alta precisión.
Cuchillas rotativas con tolerancia de corte ±0.5mm. Longitudes desde 5mm hasta 1000mm con repetibilidad del 99.9% en lotes de producción.
Inserción automatizada de conectores ZIF/LIF con control de fuerza y verificación óptica de cada contacto. Compatible con más de 200 familias de conectores.
Aplicación de blindaje de lámina de aluminio con cobertura superior al 90% y drenaje de cobre estañado. Atenuación efectiva por encima de 100MHz.
Continuidad, Hi-Pot hasta 3kV, resistencia de aislamiento (mínimo 100MΩ), y prueba de cortocircuito entre conductores adyacentes en cada unidad.
Parámetros de fabricación comparados con los estándares de la industria. Publicamos estos datos porque los ingenieros necesitan números reales para tomar decisiones de diseño, no promesas genéricas.
| Parámetro | Estándar IPC/WHMA-A-620 | Nuestra Capacidad | Benchmark Industrial |
|---|---|---|---|
| Tolerancia de longitud | ±1.0mm | ±0.5mm | ±0.8mm |
| Paso mínimo | 0.5mm | 0.3mm | 0.5mm |
| Máx. conductores | 40 | 80 | 60 |
| Resistencia de aislamiento | >10MΩ a 500VDC | >100MΩ a 500VDC | >50MΩ a 500VDC |
| Prueba Hi-Pot | Muestreo | 100% automatizada | Muestreo o 100% |
| Lead time prototipo | 5-7 días | 2-3 días | 3-5 días |
| Lead time producción | 4-6 semanas | 2-3 semanas | 3-5 semanas |
| Tasa de defecto | <0.5% | <0.05% | <0.2% |
Todos los parámetros se verifican según los requisitos de IPC/WHMA-A-620 . Los valores de "Nuestra Capacidad" reflejan los resultados promedio de los últimos 12 meses en producción.
Cada paso está diseñado para eliminar variabilidad. En cables FFC, una desalineación de 0.2mm en el conector puede causar un falso contacto que no se detecta hasta el ensamblaje final del producto. Nuestro proceso lo previene.
Analizamos sus especificaciones: número de conductores, paso, longitud, tipo de aislamiento (PVC, PET, LCP) y conectores. Verificamos compatibilidad...
El cable plano se corta a la longitud exacta con tolerancias de ±0.5mm usando cuchillas rotativas de precisión. Se aplican los recortes de alineación...
Los conectores ZIF/LIF se ensamblan con inserción automatizada que controla la fuerza de inserción y la profundidad del contacto. Para conectores soldados...
Para FFC blindados, se aplica lámina de aluminio con drenaje de cobre estañado. El blindaje se sella con termocontracción en los extremos y se conecta al pin...
Cada cable FFC se prueba al 100%: continuidad conductor a conductor, resistencia de aislamiento (mínimo 100MΩ a 500VDC), Hi-Pot según especificación del...
Inspección visual bajo microscopio de los contactos del conector, alineación del cable y ausencia de daños en el aislamiento. Empaque en bolsas antiestáticas...
Un fabricante de equipos de diagnóstico por imagen necesitaba 15,000 cables FFC de 40 conductores con paso 0.5mm para conectar displays LCD de alta resolución. El cable debía soportar 500,000 ciclos de apertura/cierre del panel, operar a -10°C, y cumplir con IEC 60601-1 para aislamiento en equipos médicos. El proveedor anterior tenía una tasa de fallo del 2.3% por falsos contactos en el conector ZIF después de 6 meses de uso.
Rediseñamos el cable con aislamiento LCP de 0.06mm (en lugar de PVC) para mayor resistencia al doblez. Seleccionamos el conector Hirose FH35 series con mecanismo de retención mejorado que soporta 5N de fuerza de extracción. Implementamos inserción automatizada con control de fuerza ±0.1N y verificación óptica 100% de cada contacto. Blindaje EMI con lámina de aluminio para cumplir con los requisitos de inmunidad electromagnética de IEC 60601-1-2.
Tasa de fallo en campo reducida de 2.3% a 0.02% después de 12 meses de operación. Costo por unidad reducido un 28% respecto al proveedor anterior ($1.85 vs $2.57). Lead time de prototipo: 3 días. Lead time de producción: 2.5 semanas. Ciclos de doblez verificados en laboratorio: 1.2 millones sin degradación eléctrica. Aprobación IEC 60601-1 en primer intento.
Desde 1 pieza para muestras de ingeniería hasta 500,000+ para producción en volumen. Sin penalización de precio para pedidos pequeños de prototipo.
Muestras de ingeniería listas en 48h para diseños con pasos estándar y conectores de catálogo. 72h para diseños personalizados con blindaje EMI.
Nuestros ingenieros analizan cada diseño para fabricabilidad de cable FFC: radio de doblez mínimo, selección de aislamiento, y optimización de conectores.
Monitoreamos el ciclo de vida de más de 200 familias de conectores. Si un conector se declara EOL, le notificamos con 6 meses de anticipación y proponemos alternativas.
Cada cable FFC se rastrea desde el lote de material crudo hasta el envío final. Registro completo de pruebas eléctricas disponible por solicitud.
Comunicación fluida en Español, Inglés y Mandarín con equipos de ingeniería en EE.UU., China y Filipinas. Respuesta garantizada en 24 horas.
El cable FFC es la solución preferida cuando se necesita una interconexión plana, flexible y de bajo perfil. Estas son las aplicaciones donde nuestros clientes lo utilizan con mayor frecuencia.
Conexión entre el driver del display y la placa principal. Paso 0.5mm, 20-60 conductores, con blindaje EMI para señales de alta velocidad.
Interconexión de sensores de imagen en smartphones, tablets y sistemas de visión artificial. Paso 0.3mm-0.5mm con conectores Hirose o I-PEX.
Cables FFC para dispositivos portátiles, monitores de pacientes y equipos de diagnóstico. Cumplimiento IEC 60601-1 y biocompatibilidad según ISO 10993.
Conexión de displays, cámaras de retroceso y módulos de control en el habitáculo. Cumplimiento LV 112 y temperatura operativa -40°C a +85°C.
Interconexión de sensores, actuadores y módulos de control en maquinaria con espacio restringido. Conectores M12 con inserción FFC disponibles.
Conexiones internas en laptops, tablets, impresoras y wearables. FFC de paso fino con conectores de bajo perfil para minimizar el espesor total del dispositivo.
Más de 1,500 empresas confían en WIRINGO para sus soluciones de interconexión.
“WIRINGO redujo nuestros costos de arneses en un 40% sin comprometer la calidad. Su equipo de ingeniería identificó oportunidades de optimización que nuestro proveedor anterior nunca mencionó.”
Director de Compras
OEM Automotriz Fortune 500
“Necesitábamos un proveedor que cumpliera ISO 13485 y pudiera escalar de prototipos a producción en serie rápidamente. WIRINGO entregó los primeros prototipos en 48 horas y la producción en serie comenzó en 3 semanas.”
VP de Ingeniería
Fabricante de Dispositivos Médicos
“La capacidad de WIRINGO para manejar arneses complejos multirama con más de 200 circuitos fue decisiva. Su tasa de defectos de <50 PPM supera consistentemente a otros proveedores que evaluamos.”
Gerente de Cadena de Suministro
Empresa Europea de Robótica
El precio de un cable FFC personalizado varía según el número de conductores, paso, longitud y conectores. Para pasos estándar (1.0mm) con conectores de catálogo, los precios empiezan desde $0.15 USD/unidad en volumen. El MOQ es de 50 unidades para prototipos y 500 unidades para producción. Solicite cotización con su especificación para obtener precio exacto.
El cable FFC (Flexible Flat Cable) utiliza conductores redondos de cobre dispuestos en paralelo dentro de un aislamiento plano de PVC o PET. El FPC (Flexible Printed Circuit) utiliza trazas de cobre grabadas sobre una película de poliimida (Kapton). FFC es más económico y rápido de fabricar; FPC permite trazas ramificadas, vía-holes y densidades mayores. Según IPC/WHMA-A-620, FFC se clasifica como cable ensamblado mientras que FPC como circuito impreso flexible.
Idealmente envíe: dibujo dimensional en PDF o CAD (STEP/DWG), especificación de conectores (marca y número de parte), número de conductores, paso, longitud total, y requisitos eléctricos (corriente por conductor, voltaje de aislamiento). Si no tiene dibujo, podemos generar uno a partir de una muestra física o descripción textual. El tiempo típico de cotización es 24 horas.
La elección depende del espacio disponible y la corriente requerida. Paso 0.5mm: para señales de baja corriente en espacios reducidos (smartphones, cámaras). Paso 1.0mm: el estándar más común para displays LCD y paneles de control. Paso 1.25mm: buena relación entre densidad y corriente (hasta 1A por conductor). Paso 2.54mm: para potencia y señales donde el espacio no es restrictivo. Si su diseño permite paso 1.0mm, encontrará mayor disponibilidad de conectores y menores costos.
Los cables FFC con aislamiento PVC (rango de temperatura -20°C a +80°C) NO son compatibles con procesos de soldadura wave o reflow, ya que el PVC se deforma por encima de 105°C. Para ensamblaje en placa, se utilizan conectores ZIF/LIF (Zero/Low Insertion Force) que no requieren soldadura. Si necesita soldadura directa, solicite FFC con aislamiento LCP o poliimida que soporta hasta 260°C por periodos cortos, compatible con perfiles de reflow lead-free según J-STD-020.
Nuestra planta está certificada ISO 9001:2015 e IATF 16949 para aplicaciones automotrices. Los procesos de ensamblaje cumplen con IPC/WHMA-A-620 Clase II y III. Para aplicaciones médicas, cumplimos con ISO 13485 y los materiales son compatibles con IEC 60601-1. Los cables FFC para automotriz cumplen con LV 112 y USCAR specifications según el requisito del cliente.
Use cable FFC cuando necesite: flexibilidad repetida (mínimo 1 millón de ciclos de doblez), paso fino menor a 1.27mm, bajo perfil (espesor total 0.3-1.0mm), o conexión a displays y módulos compactos. Use cable ribbon IDC cuando necesite: conexiónes sin conector (terminación IDC directa a header), pasos de 1.27mm o 2.54mm, mayor robustez mecánica, o costos mínimos en aplicaciones sin restricción de espacio. El cable FFC típicamente cuesta 2-3x más que ribbon IDC equivalente.
