Ensamblaje con Componentes Homologados UL/CSA
Podemos seleccionar componentes homologados UL/CSA según los requisitos del cliente; la homologación de un componente no constituye una certificación del producto terminado. La RFQ debe separar cable reconocido, conjunto probado y autorización real de marcado para el producto final.
Industrias que atendemos
Para compradores OEM en fase RFQ
Un conjunto UL/CSA no se define con una sola frase
Muchos dibujos dicen "ensamblaje de cables aprobado por UL", pero no aclaran si el requisito es cable base con marcado UL, aceptación canadiense cUL/CSA, prueba Hi-Pot en fábrica, CoC por lote o derecho a aplicar una marca sobre el conjunto terminado. Esa ambigüedad suele aparecer tarde, cuando el equipo ya está en validación.
WIRINGO es un fabricante por contrato con fábrica en China y un socio de fabricación en Filipinas; los certificados ISO 9001 e ISO 13485 pertenecen a la entidad china Hebei Cloom (Hebei Cloom Electronic Technology Co., Ltd.), y la planta de Cavite fabrica conforme al mismo sistema de calidad. Para este servicio usamos esa base documental en ensamblajes de cables de potencia, control, señal, sensores, paneles, maquinaria y equipos médicos, escalando de prototipo a producción repetitiva según el programa del cliente.
Nuestro límite también es claro: no emitimos una marca UL/CSA nueva sin alcance aplicable y aprobación formal del programa. Sí fabricamos con materiales reconocidos, procesos controlados, prueba y documentación que su equipo de certificación puede revisar.

Capacidades para Cable Assemblies UL/CSA
El objetivo es que cada lote pueda defender su material, proceso, prueba y marcado frente a compras, calidad y auditoría del cliente.

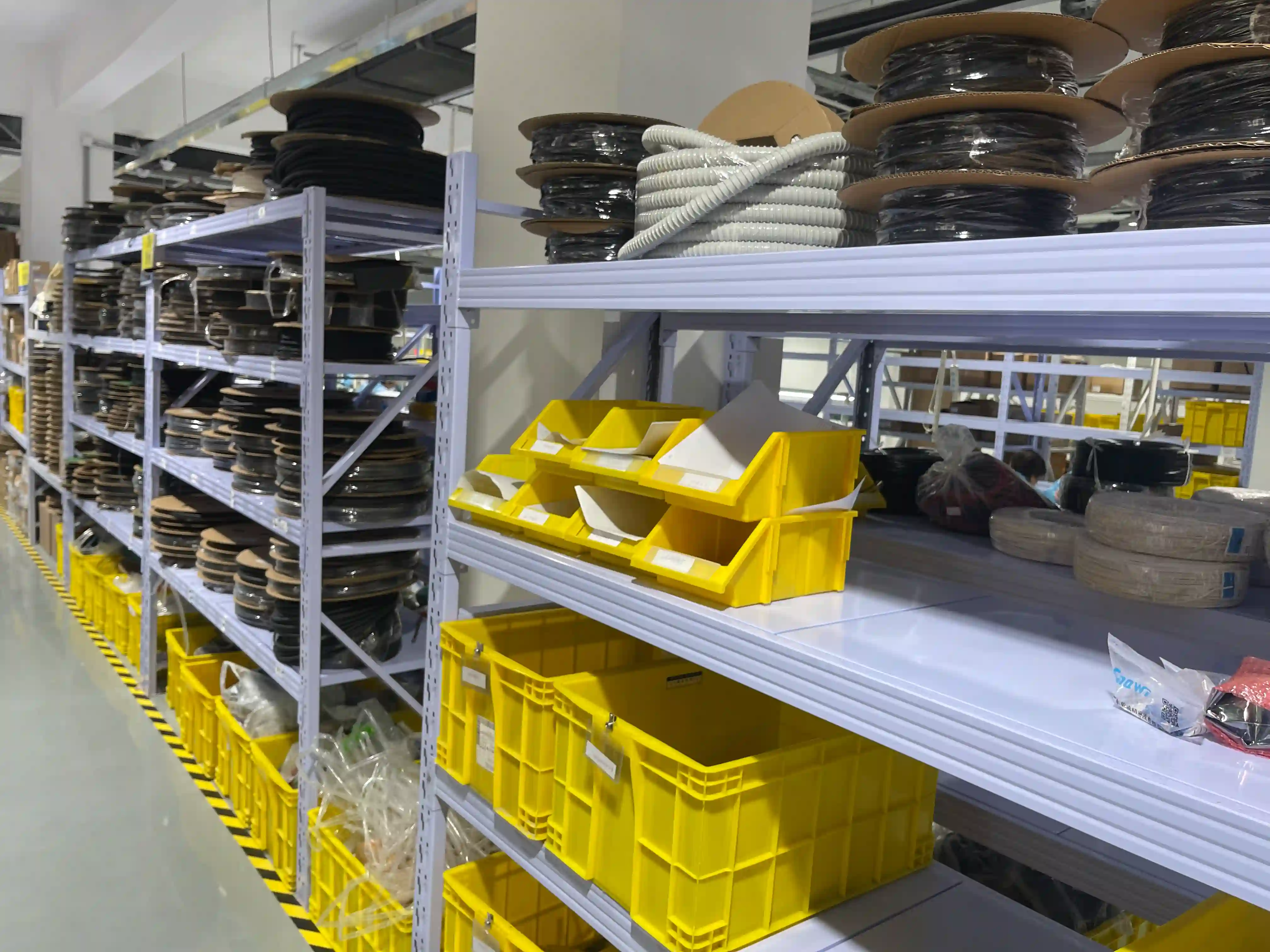

Materiales UL/CSA controlados
Selección de cable, terminales, conectores, termocontraíble y etiquetas con CoC, lote y clasificación aplicable. Validamos que el marcado del material.
Revisión de especificación norteamericana
Alineamos UL 758, UL 62, CSA C22.2, IPC-A-620, voltaje, temperatura, VW-1, FT1/FT2, aceite, flexión y requisitos de marcado para que compras no reciba un ensamblaje no conforme.

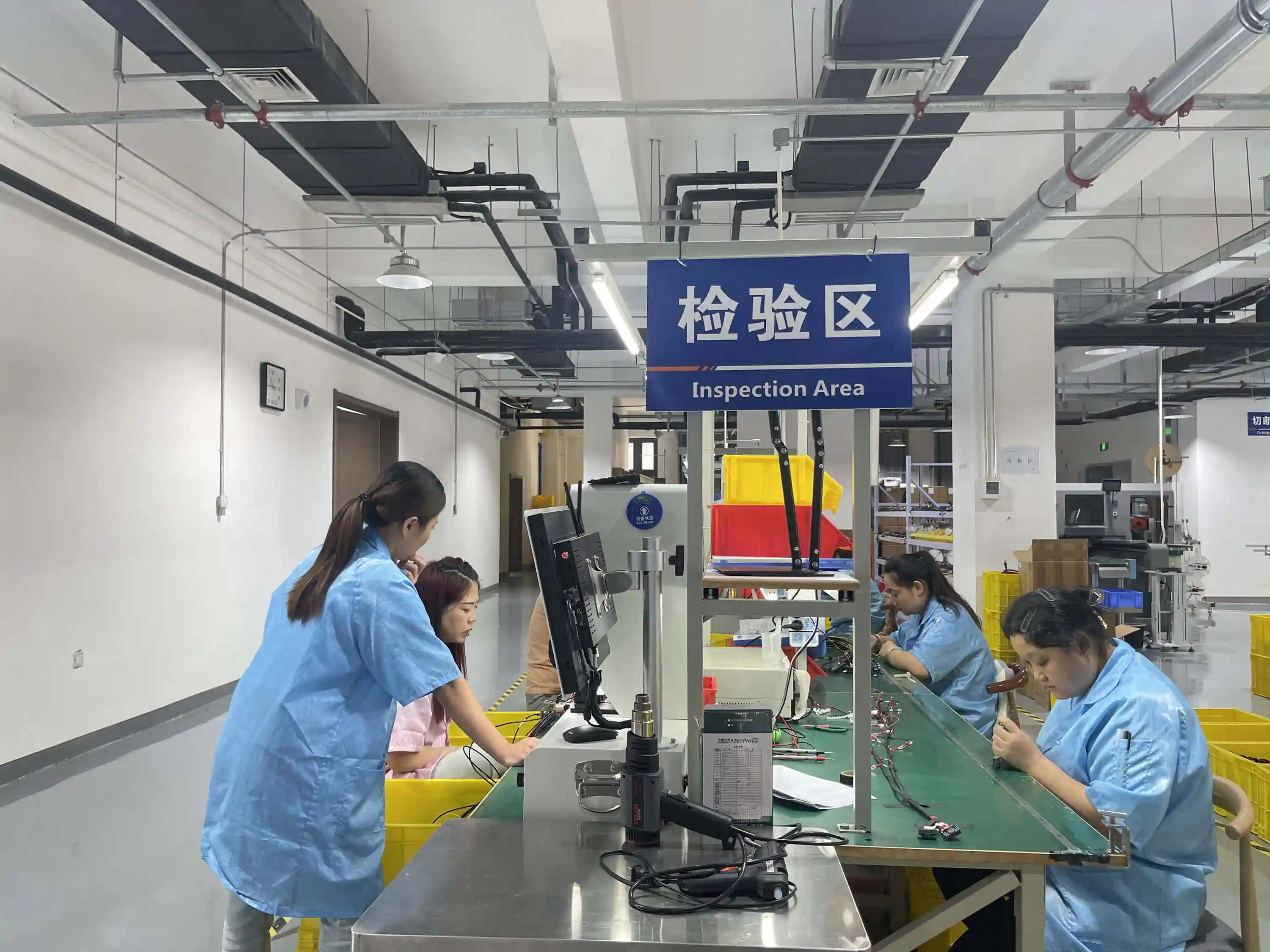

Prueba eléctrica
El equipo de prueba permite comprobar continuidad, mapa de pines, polaridad y resistencia de aislamiento. Para conjuntos de potencia añadimos Hi-Pot típico de 500 a 1500 VDC.
Etiquetado y trazabilidad
Marcado por pieza, bolsa o lote con número de parte, revisión, fecha, inspector y código de barras.
Matriz de decisión
Qué norma afecta a qué parte del conjunto
UL/CSA suele mezclarse con IPC-A-620 e ISO 9001 en una misma RFQ, pero cada referencia controla una capa distinta. Esta tabla ayuda a definir el alcance antes de comprar material.
Regla práctica
Si el cable queda dentro de un gabinete sin movimiento, UL 758/AWM puede ser suficiente. Si el usuario lo manipula, lo arrastra o lo conecta en campo, evalúe UL 62 o una familia de cordón flexible. Para Canadá, confirme CSA C22.2 o cUL desde el principio.
| Referencia | Uso típico | Qué debe revisar compras |
|---|---|---|
| UL 758 / AWM | Cableado interno protegido | Estilo AWM, temperatura, voltaje, combustión y compatibilidad de aislamiento |
| UL 62 | Cordones flexibles y uso móvil | SOOW, SJOOW, STW o familias equivalentes cuando el cable se mueve o se manipula en campo |
| CSA C22.2 | Aceptación canadiense | Marcado cUL/CSA, FT1/FT2 y requisitos de material para equipos vendidos en Canadá |
| IPC-A-620 | Aceptación del conjunto terminado | Crimpado, soldadura de cable, alivio de tensión, identificación e inspección visual |
| ISO 9001 / ISO 13485 | Sistema de calidad y trazabilidad | Control de cambios, liberación de primera pieza y registros de proceso por lote |
Flujo de Fabricación y Liberación
Este flujo convierte el requisito UL/CSA en acciones de ingeniería, compras, producción y prueba.
Lectura de RFQ y riesgo regulatorio
Revisamos destino de mercado, equipo final, ambiente, tensión, corriente, movimiento, requisito de llama y si el cliente necesita UL Listed, UL Recognized, CSA o solo materiales reconocidos dentro del conjunto.
BOM con equivalencias aprobables
Validamos cable, terminal, conector, funda, etiqueta y termocontraíble contra disponibilidad real. Si una pieza UL/CSA está en plazo largo, proponemos equivalentes con la misma clasificación documentable.
Muestra con revisión de primera pieza
Fabricamos muestras para confirmar longitud, mapa de pines, retención, radio de curvatura y marcado.
Producción con controles críticos
Corte, pelado, crimpado, inserción, soldadura de cable cuando aplica, termocontraíble y etiquetado se ejecutan con instrucciones visuales. Bloquear el texto aprobado en útil y escáner ayuda a reducir el retrabajo de etiqueta en producción.
Prueba, CoC y liberación
Liberamos cada lote con prueba eléctrica, inspección visual, registros de equipo de prueba y certificado de conformidad cuando el proyecto lo pide. Para compradores OEM, el paquete evita discusiones posteriores sobre sustituciones de cable o marcado.

Datos que aceleran la cotización
Checklist para enviar una RFQ UL/CSA clara
Una RFQ completa evita que el proveedor elija un cable "parecido" con clasificación incorrecta. Cuando estos datos llegan juntos, podemos responder con alternativas reales, coste por tramo, plazo y paquete documental recomendado.
Documentación que Puede Pedir por Lote
No todos los pedidos necesitan el mismo paquete. Definimos la evidencia según riesgo, volumen y etapa del programa.
Certificado de conformidad
CoC por lote con número de parte, revisión, cantidad, fecha y declaración de fabricación conforme al dibujo aprobado.
Evidencia de material
Lotes de cable, terminales y conectores, con CoC de proveedor cuando el alcance del cliente lo requiere.
Reporte de prueba
Continuidad, mapa de pines, polaridad, resistencia de aislamiento, Hi-Pot y resultado aprobado/rechazado por lote o por número de serie.
Control de crimpado
Altura de crimp, fuerza de extracción, sección transversal cuando aplica y criterios IPC-A-620 para terminales críticos.
FAI y fotos de primera pieza
Registro visual de longitud, marcado, orientación de conectores, termocontraíble, etiqueta y empaque antes de liberar serie.
Empaque y segregación
Bolsas, etiquetas, códigos de barra y separación por revisión para evitar mezcla de lotes en recepción o línea de montaje.
Referencias técnicas públicas
Usamos estas fuentes públicas para contexto; el alcance contractual siempre debe venir del dibujo, BOM, certificado del material y requisitos del organismo aplicable.
UL
Referencia pública sobre el organismo de seguridad usado para requisitos UL y cUL en Norteamérica.
CSA Group
Contexto público sobre certificación canadiense y aceptación de productos eléctricos.
IPC
Referencia pública para IPC-A-620, usado en criterios de aceptación de ensambles de cables y arneses.
ISO 9000
Base pública para sistemas de gestión de calidad, control documental y mejora de procesos.
Preguntas Frecuentes sobre UL/CSA
Respuestas para compradores, calidad e ingeniería antes de liberar una RFQ.
Aplicaciones Representativas
Ejemplos ilustrativos de los tipos de ensamblaje que WIRINGO está preparado para producir. No representan a un cliente específico.
Arneses automotrices multirama con crimpado controlado y prueba eléctrica antes del envío. Optimizamos la BOM y el ruteo según el plano del cliente para reducir reprocesos en línea.
Aplicación representativa
Automotriz / EV
Ensamblajes para equipo médico bajo el sistema de calidad ISO 13485 de Hebei Cloom, con trazabilidad por lote y operadores formados según IPC/WHMA-A-620. Prototipos y escalado a serie según validación del cliente.
Aplicación representativa
Dispositivos médicos
Arneses complejos multirama con cientos de circuitos para robótica y automatización. Enrutado, etiquetado y prueba punto a punto definidos junto al equipo de ingeniería del cliente.
Aplicación representativa
Robótica y automatización
